MANFRI · SOLUCIONES DE SENSORES

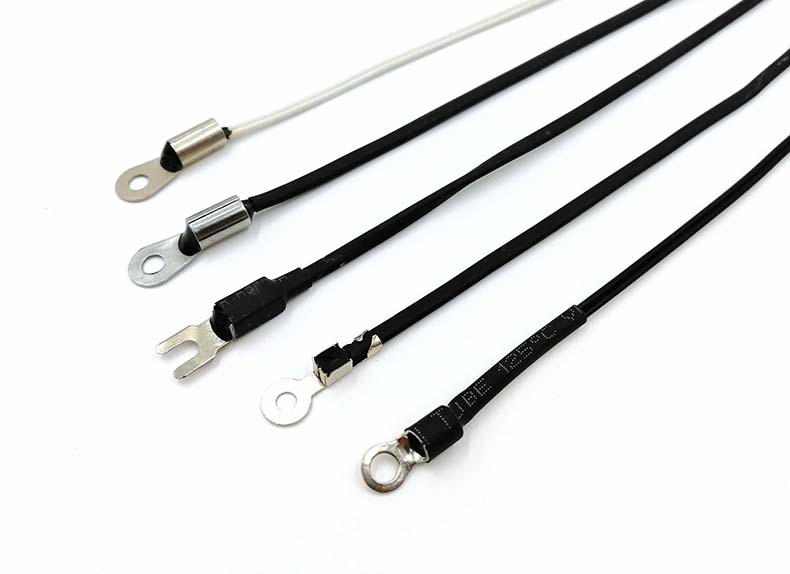

NTC Termistor sensor de temperatura con terminal de oreja para el control de la temperatura
• Diseño con orejetas de fijación para una fácil instalación en superficies
• Opciones disponibles de sensores NTC, RTD y termopares
• Respuesta rápida con detección estable de la temperatura
• Estructura compacta para aplicaciones con espacio limitado
• Valores de resistencia personalizados y configuraciones de cables
• Motores, HVAC, electrodomésticos y control de temperatura industrial
Se ofrecen sondas, cables y conectores a medida.
Descubra nuestras posibilidades de personalización →
Descubra nuestras posibilidades de personalización →
El sensor de temperatura con terminal de montaje en anilla es una solución fiable de detección de temperatura diseñada para la monitorización de la temperatura superficial en equipos industriales, sistemas de control de temperatura (HVAC) y aparatos eléctricos. Gracias a su práctico diseño de montaje con terminal de anilla, permite una instalación sencilla con contacto directo con la superficie medida para una detección térmica eficiente. Disponible con elementos sensores de termistor «NTC», PT100/PT1000 RTD y termopares, ofrece un rendimiento estable, una respuesta rápida y una medición precisa de la temperatura para diversas aplicaciones. Admite tamaños de terminales, especificaciones de sensores, longitudes de cable y opciones de conectores personalizados para satisfacer diferentes requisitos de instalación. Se utiliza ampliamente en motores, compresores, baterías, equipos de calefacción y sistemas industriales de monitorización de la temperatura. OEM/ODM La personalización y RoHS/ los documentos REACH están disponibles previa solicitud.
Dibujo técnico
Datos técnicos
Elemento sensor: Termistor NTC 100K
Tolerancia del sensor: ±1%, ±2.5%, ±5% (a 25°C)
Rango de temperatura de funcionamiento: -40°C a 125°C，
Carcasa del sensor: carcasa de acero inoxidable
Cable: cable «PVC»
Terminal: Ninguno (pelado y estañado)
Opciones disponibles
|
cable |
PVC cable, cable de TPE, cable de silicona, cable trenzado de acero inoxidable, cable «PTFE», cable «FEP», cable «PFA», cable apantallado |
|
Longitud del cable |
100 mm – 1000 mm, longitudes personalizadas disponibles bajo pedido |
|
Conector / Terminación |
2.5 mm / 3.5 mm conector de audio, RJ11 / RJ12 / RJ45 / RJ50 conectores, M5 / M8 / M12 conectores, GX12 conector, conectores XH / PH / SM / JST, 5557 (Molex KK) conector, terminal de horquilla, terminal de anillo, terminal de clavija |
|
Vivienda |
Carcasa sobremoldeada, carcasa de tubo de acero inoxidable de extremo cerrado (SS304 / SS316), carcasa roscada, carcasa con resorte. Carcasa con terminal de anillo, carcasa de montaje en superficie, carcasa de aguja |
|
Elementos sensores |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 230KΩ，NTC 100KΩ |
