MANFRI · SOLUCIONES DE SENSORES
Sonda de termopar tipo J con cable PTFE/PFA – Acero inoxidable
• PTFE/PFA Cable resistente a altas temperaturas
• Sonda de acero inoxidable para una protección duradera
• Respuesta rápida con detección estable de la temperatura
• Salida de señal fiable para una monitorización precisa
• Tamaño de sonda, cable y conector personalizables
• Aplicaciones industriales, de calefacción y de control de procesos
Se ofrecen sondas, cables y conectores a medida.
Descubra nuestras posibilidades de personalización →
Descubra nuestras posibilidades de personalización →

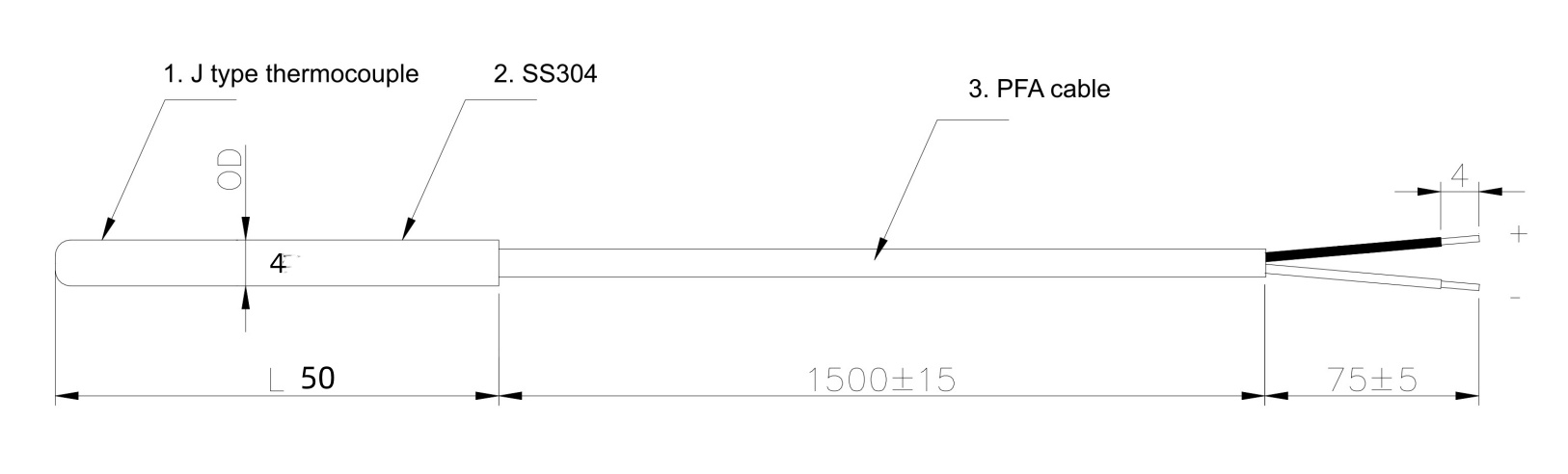

Dibujo técnico
Datos técnicos
Elemento sensor: termopar de tipo J
Precisión del sensor: IEC 60584-1 Clase 1 (±1.5°C o ±0.4% de lectura)
Rango de temperatura de funcionamiento: +60°C a +750°C
Carcasa del sensor: carcasa de tubo de acero inoxidable de extremo cerrado
Cable: cable «PTFE»
Terminal: Ninguno (pelado y estañado)
Opciones disponibles
|
cable |
Cable trenzado de acero inoxidable, cable de TPE, cable de XLPE, cable de «PTFE», cable de «FEP», cable de «PFA», cable de fibra de vidrio, cable con aislamiento mineral |
|
Longitud del cable |
100 mm – 1000 mm, longitudes personalizadas disponibles bajo pedido |
|
Conector / Terminación |
M8 / Conectores M12, conector GX12, conector 5557 (Molex KK), terminal en horquilla |
|
Vivienda |
Carcasa sobremoldeada, carcasa de tubo de acero inoxidable de extremo cerrado (SS304 / SS316), carcasa roscada de encaje por tornillo, carcasa con resorte. Carcasa con orejetas anulares, carcasa con aislamiento mineral, carcasa de montaje en superficie, carcasa montada en cabezal. Carcasa de aguja |
|
Elementos sensores |
Termopar de tipo T, termopar de tipo E, termopar de tipo N, termopar de tipo S, termopar de tipo R, termopar de tipo B |
