MANFRI · SOLUCIONES DE SENSORES
Sensor de temperatura con termistor NTC 5kΩ — Sistemas HVAC, Sonda de cobre
• Sonda de cobre para una rápida transferencia de calor y una detección estable
• Rendimiento de detección fiable para aplicaciones de «HVAC»
• Construcción resistente para un funcionamiento a largo plazo
• Excelente conductividad térmica y velocidad de respuesta
• Opciones personalizadas de resistencia, cables y conectores
• Sistemas de aire acondicionado, ventilación y control
Se ofrecen sondas, cables y conectores a medida.
Descubra nuestras posibilidades de personalización →
Descubra nuestras posibilidades de personalización →

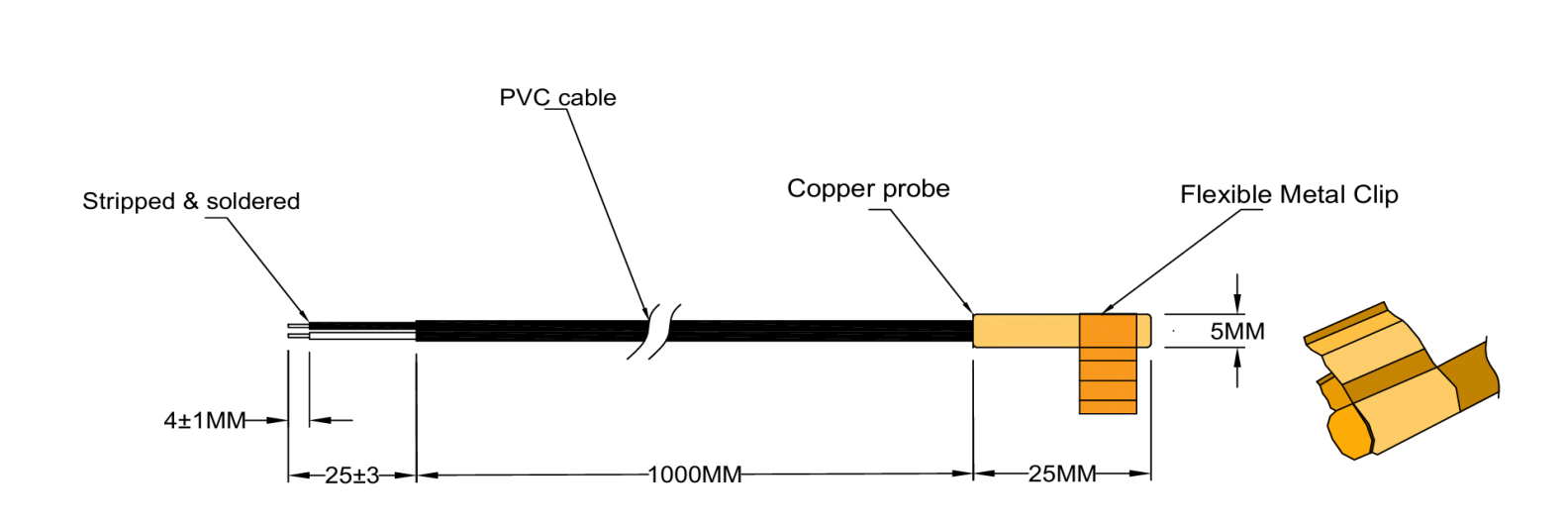

Dibujo técnico
Datos técnicos
Tipo de elemento sensor:NTC 5KΩ@25℃,B25/85=3375K
Tolerancia del sensor: ±1%, ±2.5%, ±5% (a 25°C)
Rango de temperatura de funcionamiento: –40～125, °C
Carcasa del sensor: carcasa de tubo de cobre con extremo cerrado
Cable: 2 conductor, PVC aislamiento
Terminal: Ninguno (pelado y estañado)
Opciones disponibles
|
cable |
PVC cable, cable de TPE, cable de silicona, cable trenzado de acero inoxidable, cable «PTFE», cable «FEP», cable «PFA», cable apantallado |
|
Longitud del cable |
100 mm – 1000 mm, longitudes personalizadas disponibles bajo pedido |
|
Conector / Terminación |
2.5 mm / 3.5 mm conector de audio, RJ11 / RJ12 / RJ45 / RJ50 conectores, M5 / M8 / M12 conectores, GX12 conector, conectores XH / PH / SM / JST, 5557 (Molex KK) conector, terminal de horquilla, terminal de anillo, terminal de clavija |
|
Vivienda |
Carcasa sobremoldeada, carcasa de tubo de acero inoxidable de extremo cerrado (SS304 / SS316), carcasa roscada, carcasa con resorte. Carcasa con terminal de anillo, carcasa de montaje en superficie, carcasa de aguja |
|
Elementos sensores |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 100KΩ |
