MANFRI · SOLUCIONES DE SENSORES
Sensor de temperatura con termistor NTC 10kΩ — Carcasa SS304, Conector jack 3.5mm
• SS304 Carcasas resistentes a la corrosión y duraderas
• Rendimiento de detección estable para una monitorización fiable
• Respuesta rápida con detección de temperatura constante
• Conexión con conector jack de 3.5mm para una fácil integración
• Opciones personalizadas de resistencia, cables y conectores
• HVAC, Control de temperatura para electrodomésticos y aplicaciones industriales
Se ofrecen sondas, cables y conectores a medida.
Descubra nuestras posibilidades de personalización →
Descubra nuestras posibilidades de personalización →

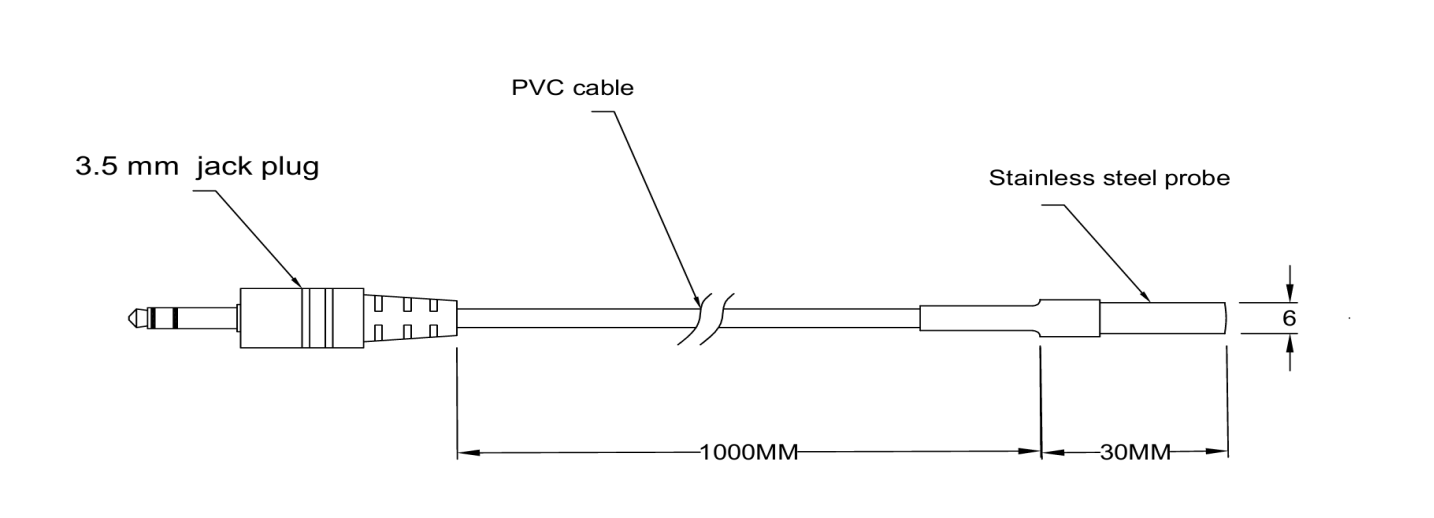

Dibujo técnico
Datos técnicos
Elemento sensor: NTC 10kΩ@25°C B25/50 ≈ 3950K
Tolerancia del sensor: ±1%, ±2.5%, ±5% (a 25°C)
Rango de temperatura de funcionamiento: –40～125, °C
Carcasa del sensor: Tubo cerrado, 304 Acero inoxidable
Cable: 2 conductor, PVC aislamiento
Terminación/Conector: 3.5mm Conector jack de audio
Opciones disponibles
|
cable |
PVC cable, cable de TPE, cable de silicona, cable trenzado de acero inoxidable, cable «PTFE», cable «FEP», cable «PFA», cable apantallado |
|
Longitud del cable |
100 mm – 1000 mm, longitudes personalizadas disponibles bajo pedido |
|
Conector / Terminación |
2.5 mm / 3.5 mm conector de audio, RJ11 / RJ12 / RJ45 / RJ50 conectores, M5 / M8 / M12 conectores, GX12 conector, conectores XH / PH / SM / JST, 5557 (Molex KK) conector, terminal de horquilla, terminal de anillo, terminal de clavija |
|
Vivienda |
Carcasa sobremoldeada, carcasa de tubo de acero inoxidable de extremo cerrado (SS304 / SS316), carcasa roscada, carcasa con resorte. Carcasa con terminal de anillo, carcasa de montaje en superficie, carcasa de aguja |
|
Elementos sensores |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 100KΩ |
