MANFRI · SOLUCIONES DE SENSORES
Sonda de temperatura de montaje superficial de clase A «PT100» con adhesivo de poliimida
• Elemento de clase A PT100 RTD para alta precisión
• Diseño de montaje en superficie con adhesivo de poliimida
• Estructura delgada para una respuesta térmica rápida
• Salida de resistencia estable con alta repetibilidad
• Opciones personalizadas de cables y montaje disponibles
• Industria, HVAC y sistemas de monitorización de temperatura
Se ofrecen sondas, cables y conectores a medida.
Descubra nuestras posibilidades de personalización →
Descubra nuestras posibilidades de personalización →

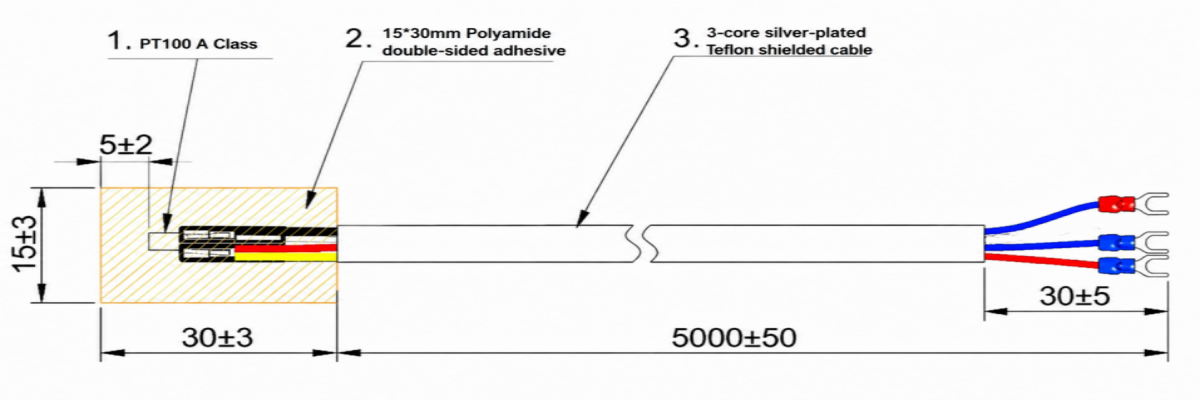

Dibujo técnico
Datos técnicos
Elemento sensor: PT100 RTD (IEC 60751)
Precisión del sensor: IEC 60751 Clase A: ±(0.15°C + 0.002 × temperatura)
Rango de temperatura de funcionamiento: -200°C a +500°C
Carcasa del sensor: carcasa de poliamida con adhesivo por ambas caras
Cable: cable de teflón con trenzado exterior de acero inoxidable
Terminal: Terminal de horquilla
Opciones disponibles
|
cable |
Cable trenzado con revestimiento de acero inoxidable, cable de TPE, cable de XLPE, cable «PTFE», cable «FEP», cable «PFA», cable de fibra de vidrio, cable con aislamiento mineral |
|
Longitud del cable |
100 mm – 1000 mm, longitudes personalizadas disponibles bajo pedido |
|
Conector / Terminación |
2.5 mm / 3.5 mm conector de audio, RJ11 / RJ12 / RJ45 / RJ50 conectores, M5 / M8 / M12 conectores, GX12 conector, conectores XH / PH / SM / JST, 5557 (Molex KK) conector, terminal en forma de horquilla |
|
Vivienda |
Carcasa sobremoldeada, carcasa de tubo de acero inoxidable de extremo cerrado (SS304 / SS316), carcasa roscada de encaje por tornillo, carcasa con resorte. Carcasa con orejetas anulares, carcasa con aislamiento mineral, carcasa de montaje en superficie, carcasa montada en cabezal. Carcasa de aguja |
