MANFRI · SOLUCIONES DE SENSORES
Sensor de temperatura con termistor NTC 10K — Calefacción por suelo radiante
• Termistor NTC 10K — Medición de temperatura estable
• Diseñado para el control de la temperatura de la calefacción por suelo radiante
• Respuesta rápida con un rendimiento de medición fiable
• Construcción resistente de la sonda para un uso a largo plazo
• Opciones personalizadas de cables, sondas y conectores
• Sistemas de calefacción, HVAC y control inteligente de la temperatura
Se ofrecen sondas, cables y conectores a medida.
Descubra nuestras posibilidades de personalización →
Descubra nuestras posibilidades de personalización →

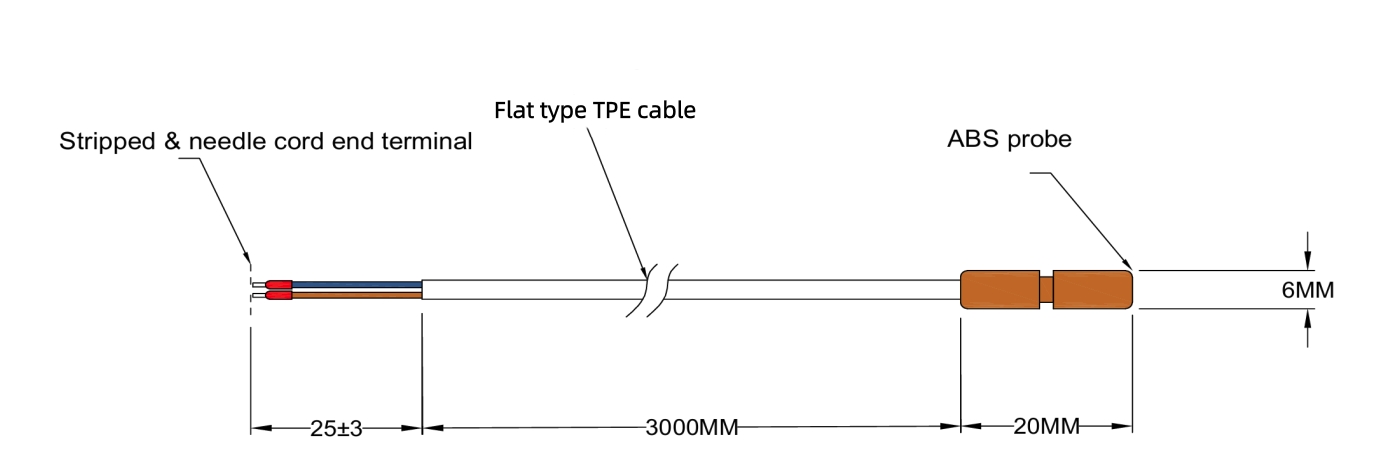

Dibujo técnico
Datos técnicos
Elemento sensor: Termistor NTC 10K
Tolerancia del sensor: ±1%, ±2.5%, ±5% (a 25°C)
Rango de temperatura de funcionamiento: -40°C a 125°C，
Carcasa del sensor: ABS Φ6×7×20mm. Carcasa sobremoldeada,
Cable: Cable plano de TPE
Terminal: Ninguno (pelado y estañado)
Opciones disponibles
|
cable |
PVC cable, cable de TPE, cable de silicona, cable trenzado de acero inoxidable, cable «PTFE», cable «FEP», cable «PFA», cable apantallado |
|
Longitud del cable |
100 mm – 1000 mm, longitudes personalizadas disponibles bajo pedido |
|
Conector / Terminación |
2.5 mm / 3.5 mm conector de audio, RJ11 / RJ12 / RJ45 / RJ50 conectores, M5 / M8 / M12 conectores, GX12 conector, conectores XH / PH / SM / JST, 5557 (Molex KK) conector, terminal de horquilla, terminal de anillo, terminal de clavija |
|
Vivienda |

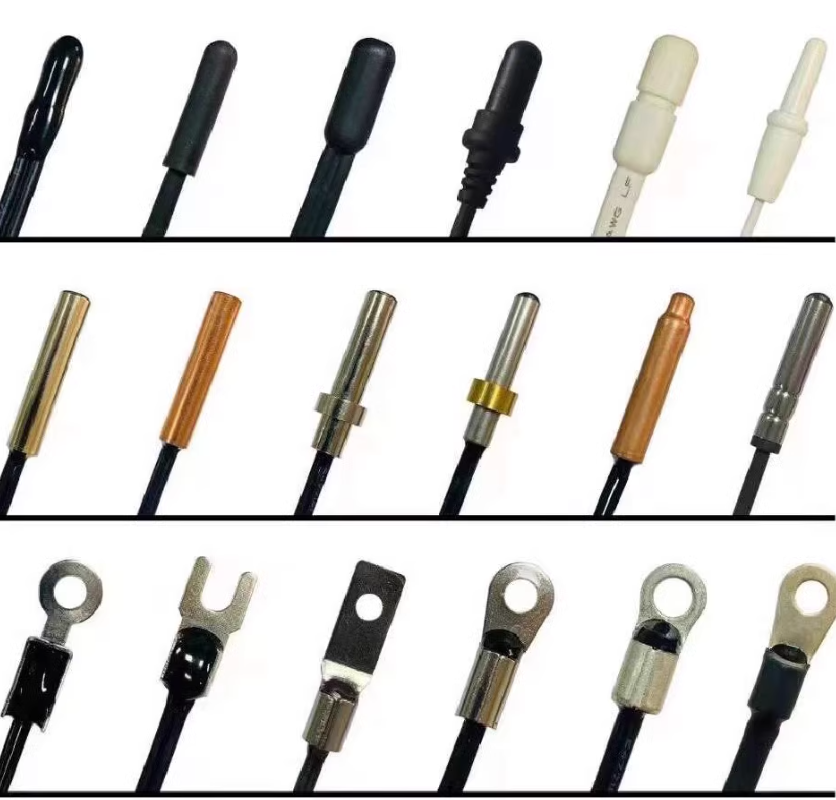

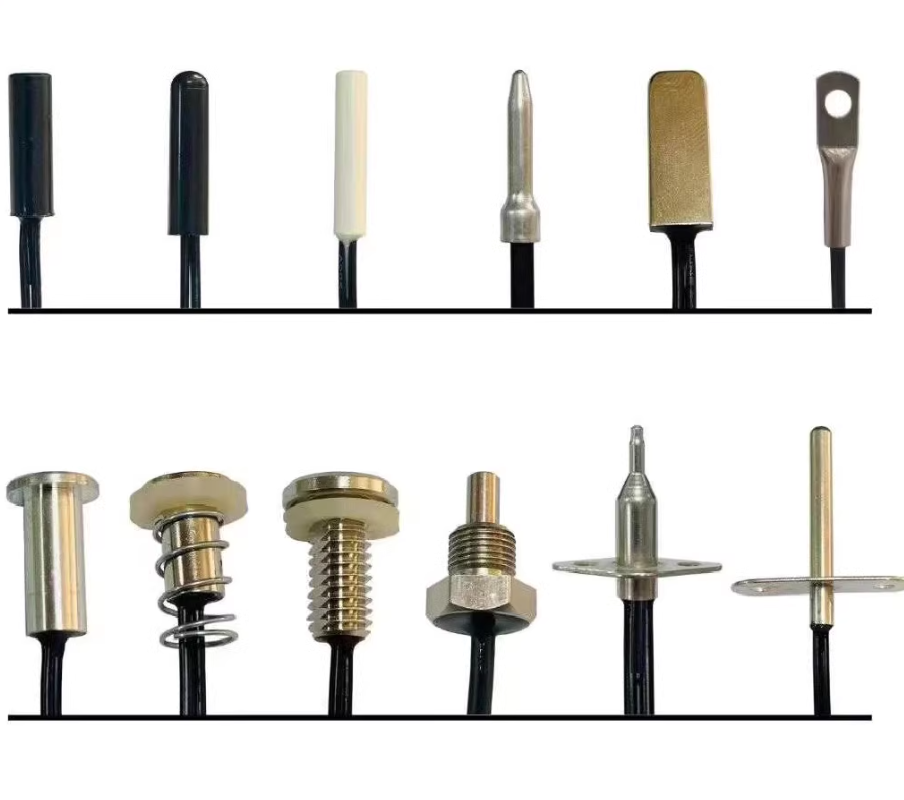

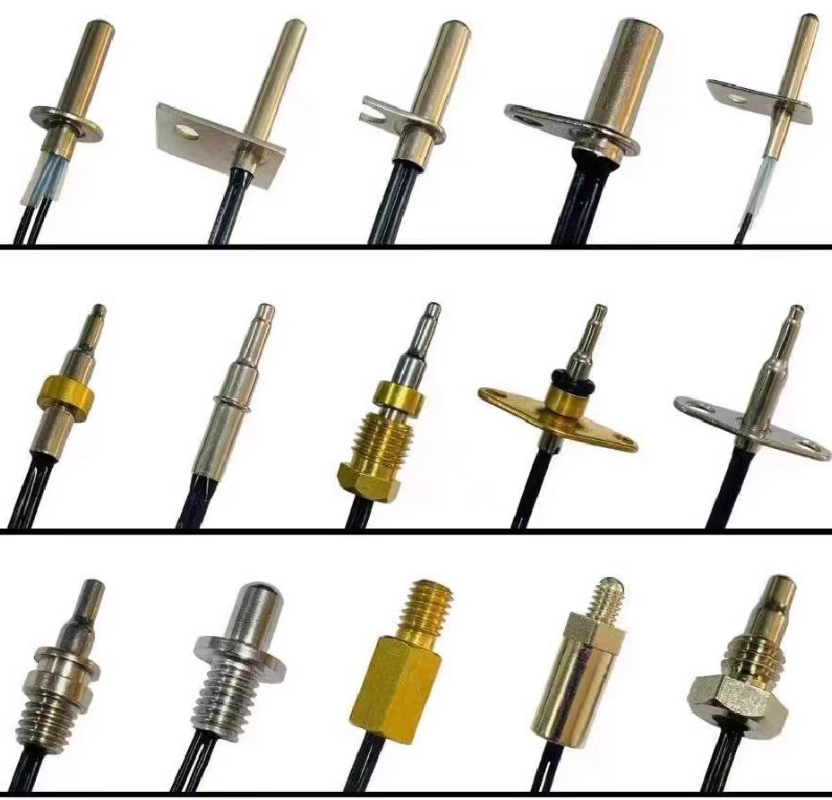

Carcasa sobremoldeada, carcasa de tubo de acero inoxidable de extremo cerrado (SS304 / SS316), carcasa roscada, carcasa con resorte. Carcasa con terminal de anillo, carcasa de montaje en superficie, carcasa de aguja |
|
Elementos sensores |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 230KΩ，NTC 100KΩ |
