MANFRI · SOLUCIONES DE SENSORES
Sensor de temperatura RTD PT100 — 2 hilos, Carcasa roscada vertical
• Carcasa roscada para una instalación segura
• Rendimiento estable del «RTD» con alta repetibilidad
• Configuración de 2 hilos para una integración sencilla
• Construcción robusta para un funcionamiento fiable a largo plazo
• Opciones personalizadas de tamaño de sonda, cable y conexión
• Aplicaciones industriales, de «HVAC» y de control de procesos
Se ofrecen sondas, cables y conectores a medida.
Descubra nuestras posibilidades de personalización →
Descubra nuestras posibilidades de personalización →

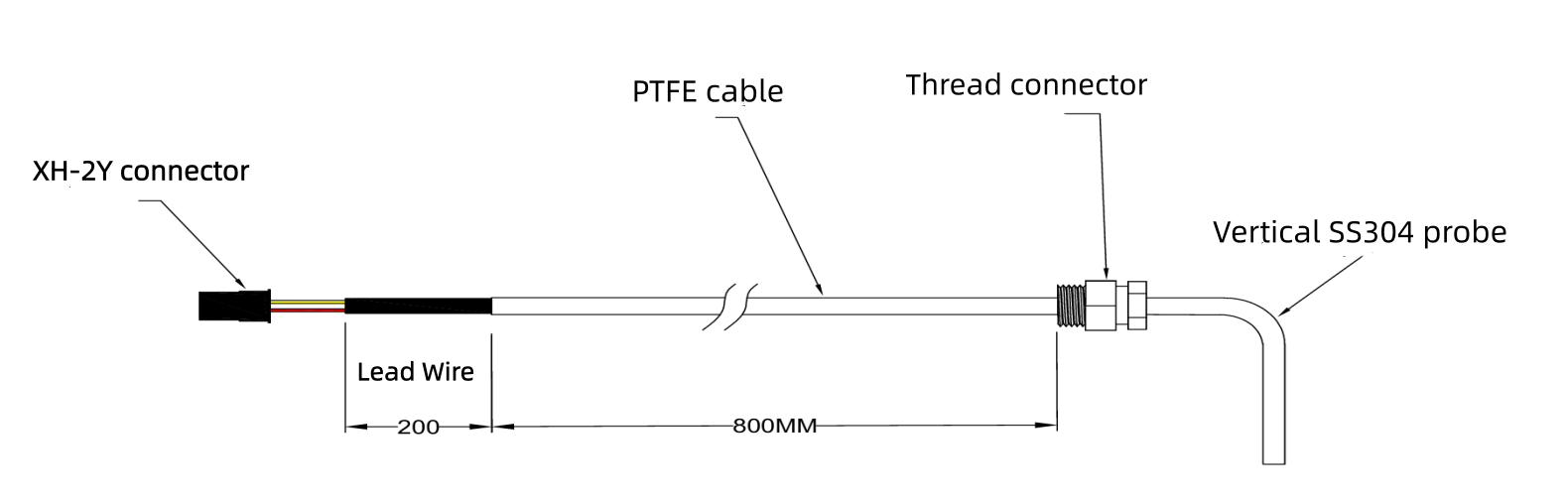

Dibujo técnico
Datos técnicos
Elemento sensor: PT100 RTD (IEC 60751)
Precisión del sensor: IEC 60751 Clase B: ±(0.3°C + 0.005 × temperatura)
Rango de temperatura de funcionamiento: -200°C a +600°C
Carcasa del sensor: carcasa roscada para atornillar
Cable: cable «PTFE»
Terminal: conector de tipo «XH-2Y»
Opciones disponibles
|
cable |
Cable trenzado de acero inoxidable, cable de TPE, cable de XLPE, cable de «PTFE», cable de «FEP», cable de «PFA», cable de fibra de vidrio, cable con aislamiento mineral |
|
Longitud del cable |
100 mm – 1000 mm, longitudes personalizadas disponibles bajo pedido |
|
Conector / Terminación |
2.5 mm / 3.5 mm conector de audio, RJ11 / RJ12 / RJ45 / RJ50 conectores, M5 / M8 / M12 conectores, GX12 conector, conectores XH / PH / SM / JST, 5557 (Molex KK) conector, terminal en forma de horquilla |
|
Vivienda |
Carcasa sobremoldeada, carcasa de tubo de acero inoxidable de extremo cerrado (SS304 / SS316), carcasa roscada de encaje por tornillo, carcasa con resorte. Carcasa con orejetas anulares, carcasa con aislamiento mineral, carcasa de montaje en superficie, carcasa montada en cabezal. Carcasa de aguja |
|
Elementos sensores |
PT100 RTD (IEC 60751),PT1000 RTD (IEC 60751) |
